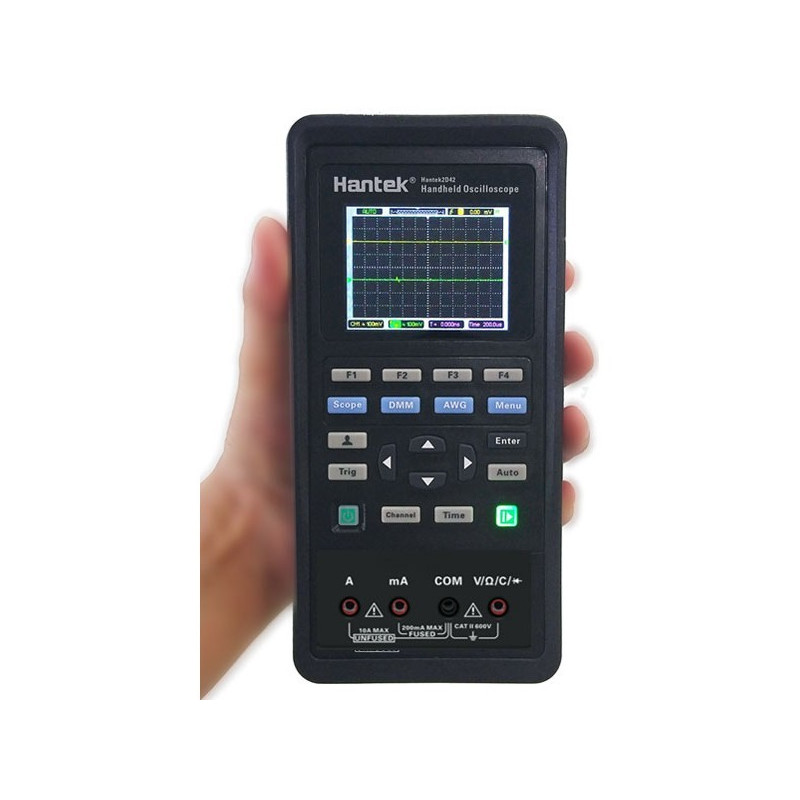

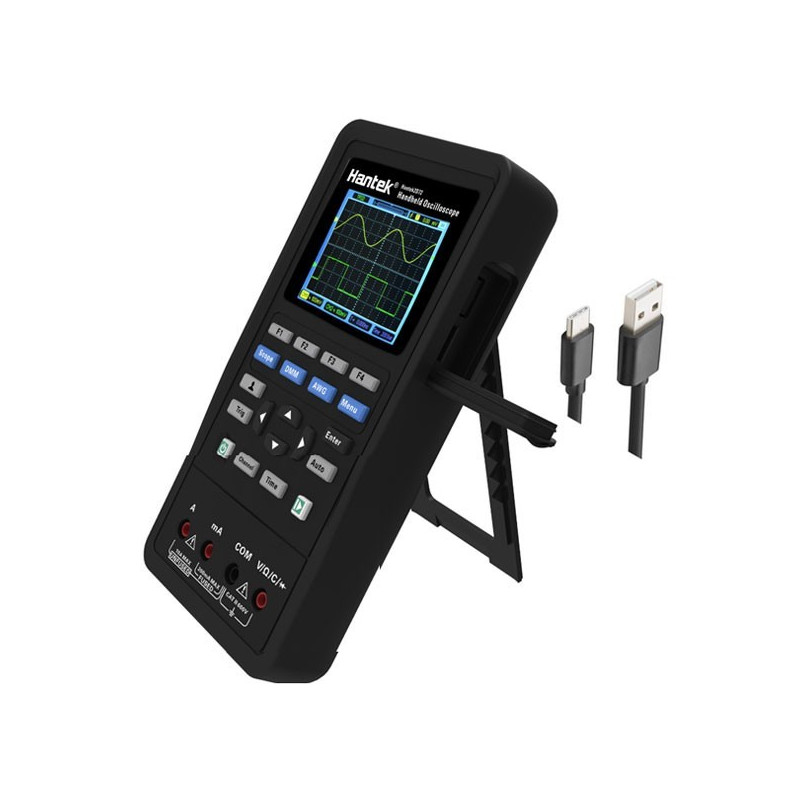

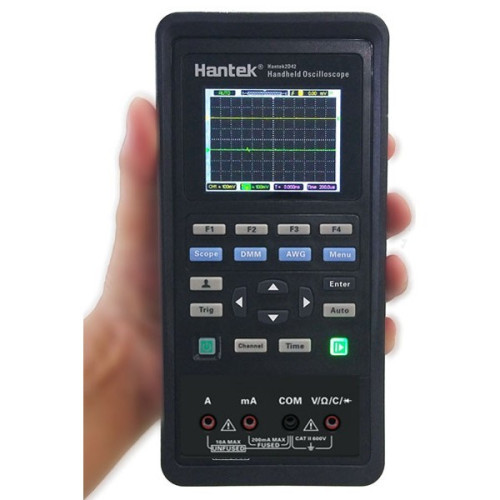

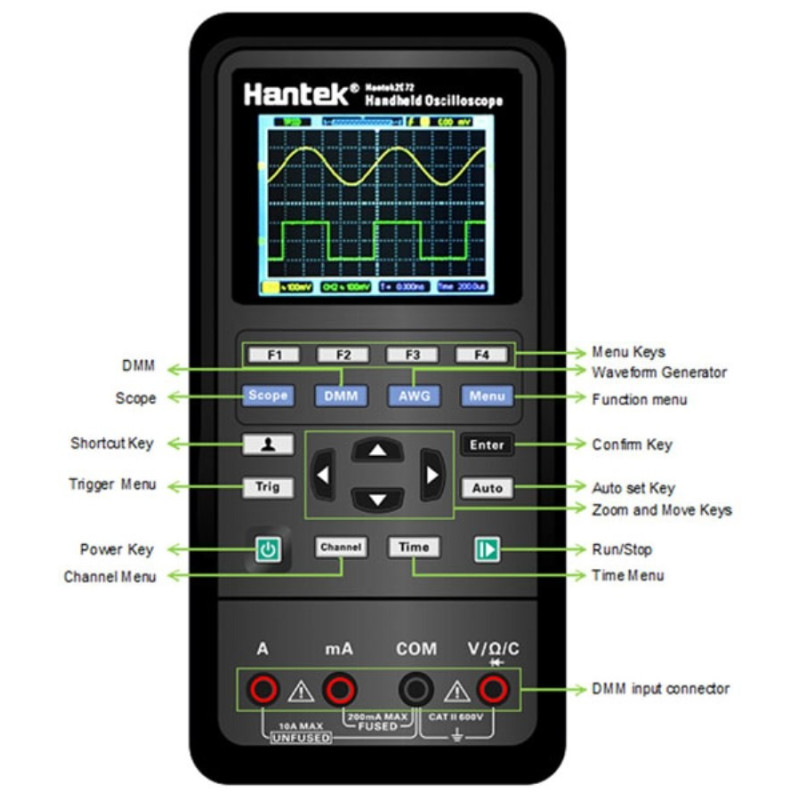

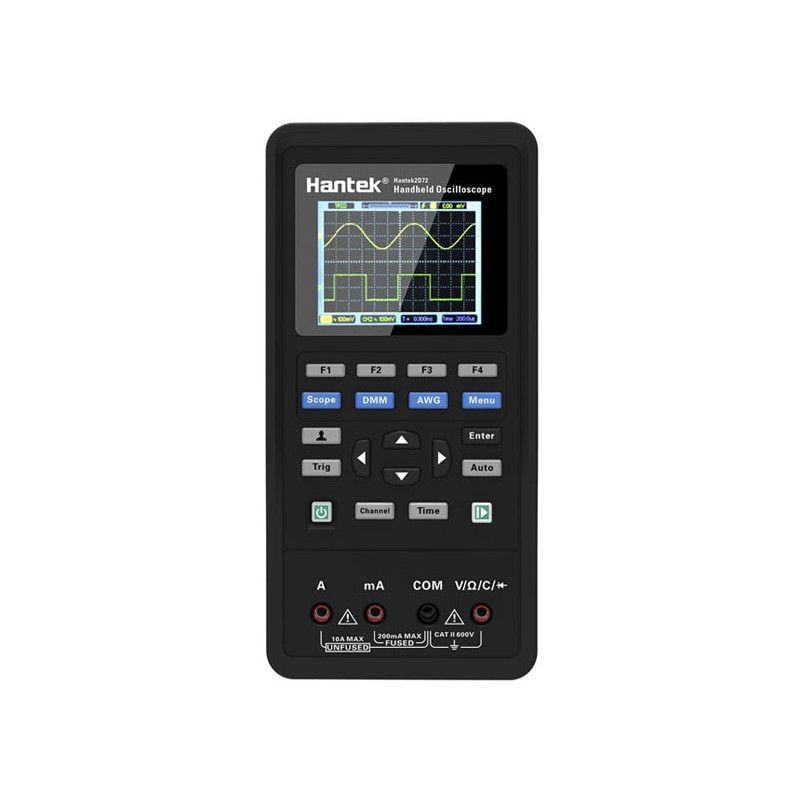

Dettagli dell'Oscilloscopio portatile

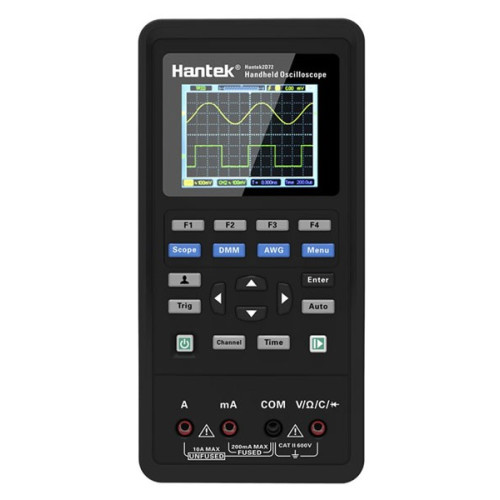

Oscilloscopio digitale portatile a due canali e multimetro in un unico strumento.
Dispone di ampio display LCD TFT a colori da 2,8 pollici con una risoluzione di 320x240 pixel
Batteria ricaricabile integrata
Larghezza di banda: 40 MHz

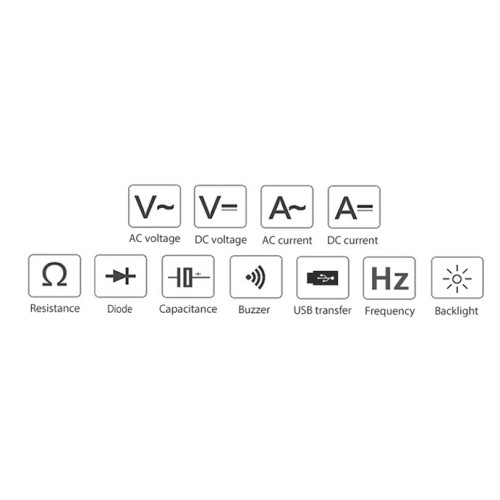

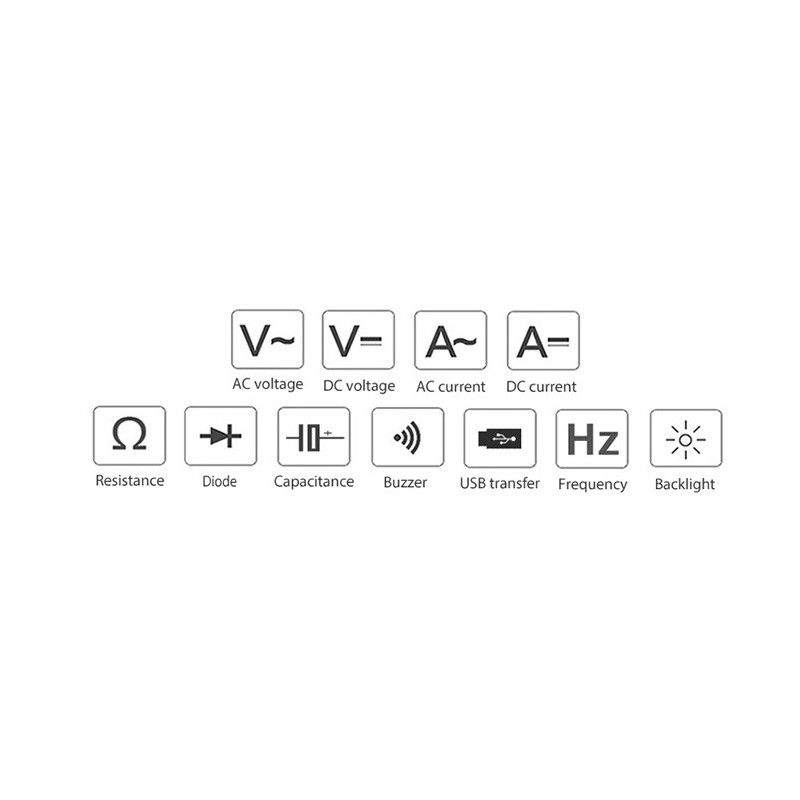

Il multimetro fornisce misurazioni di tensione continua e alternata, corrente continua e alternata, resistenze, capacità, test diodi e continuità.

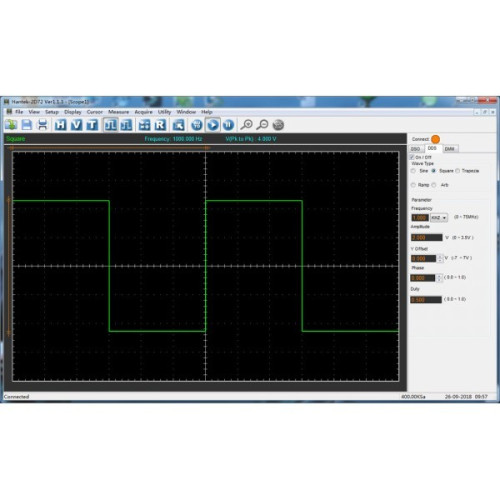

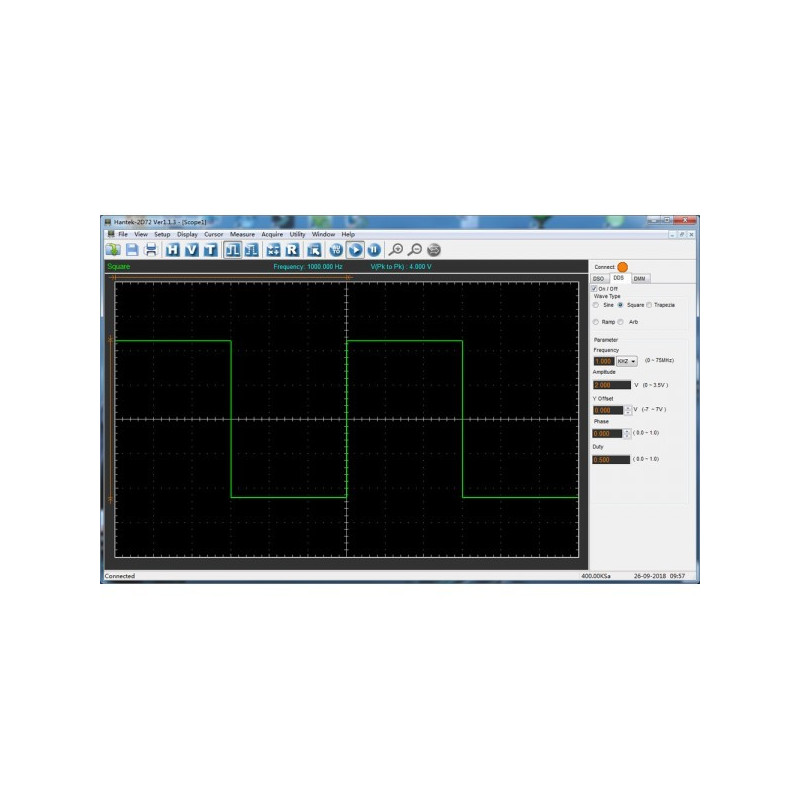

Il software per PC (scaricabile) supporta Windows 7 / 8 / 10 a 32 bit e 64 bit.
Alimentazione tramite batterie oppure adattatore di rete.
Caratteristiche tecniche:
OSCILLOSCOPIO
• Numero canali: 2
• Larghezza di banda: 40 MHz
• Orizzontale
- SEC/DIV Range: 5 ns/div~500 s/div 1, 2, 5 sequence
- Frequenza di campionamento in tempo reale: 250 MSa/s (singolo canale), 125 MSa/s (Due canali)
- Interpolazione delle forme d'onda: (sin x) / x
- Lunghezza Record: Max. 6K per singolo canale; 3K per due canali
• Verticale
- Converter A/D: 8 bit di risoluzione, ogni canale campionato contemporaneamente
- VOLTS/DIV Range: 10 mV/div~10 V/divat
- Limite larghezza di banda: tipico 20 MHz
- Risposta bassa frequenza (-3db): ≤10Hz
- Rise Time tipico: ≤5ns
- Precisione Guadagno DC: ± 3% per la modalità di acquisizione Normale o Media, 10 V / div a 10 mV / div
• Trigger
- Tipo: Edge
- Modalità: Auto, Normale, singolo
- Livello: ± 4 divisioni dal centro dello schermo
- Precisione Livello di Trigger: 0,2div × volt / div entro ± 4 divisioni dal centro dello schermo
- Slope: Rising, Falling, Rising & Falling
- Sorgente: CH1/CH2

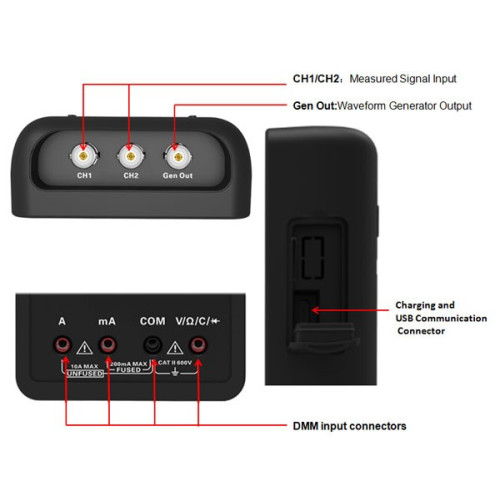

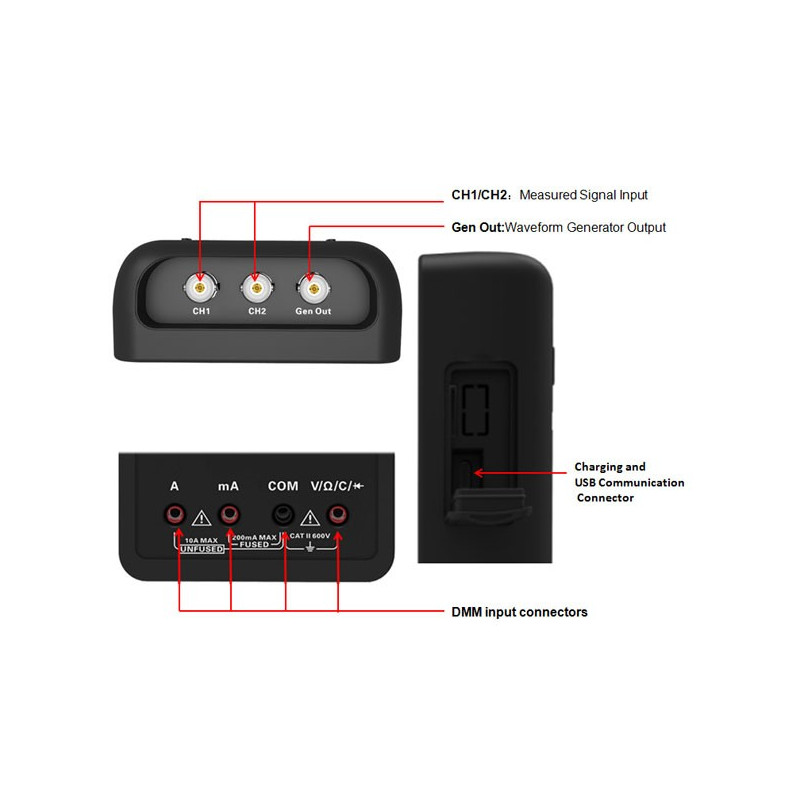

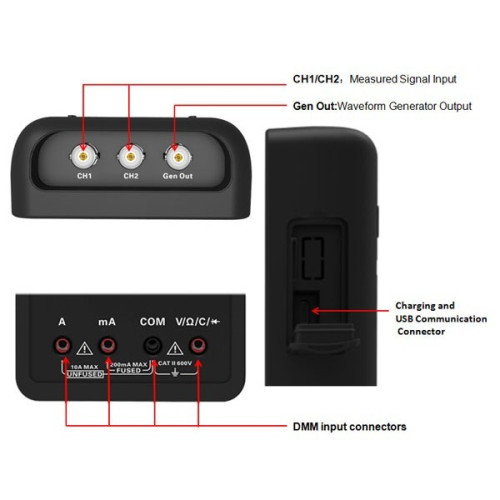

• Ingresso
- Accoppiamento: DC, AC o GND
- Impedenza di ingresso, DC coupled: 25pF±3 pF, 1MΩ±2%
- Attenuazione della sonda: 1X, 10X
- Fattori di attenuazione della sonda supportati: 1X, 10X, 100X, 1000X
- Tensione di ingresso massima: 150 VRMS
• Misurazioni
- Cursore: differenza tra cursori di tensione: △V / differenza tra cursori Time: △T
- Misure automatiche: frequenza, ampiezza

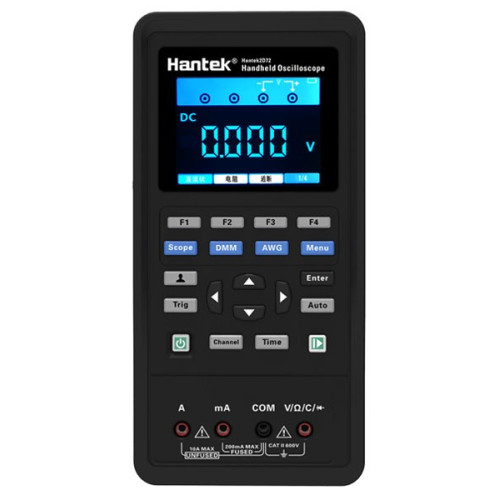

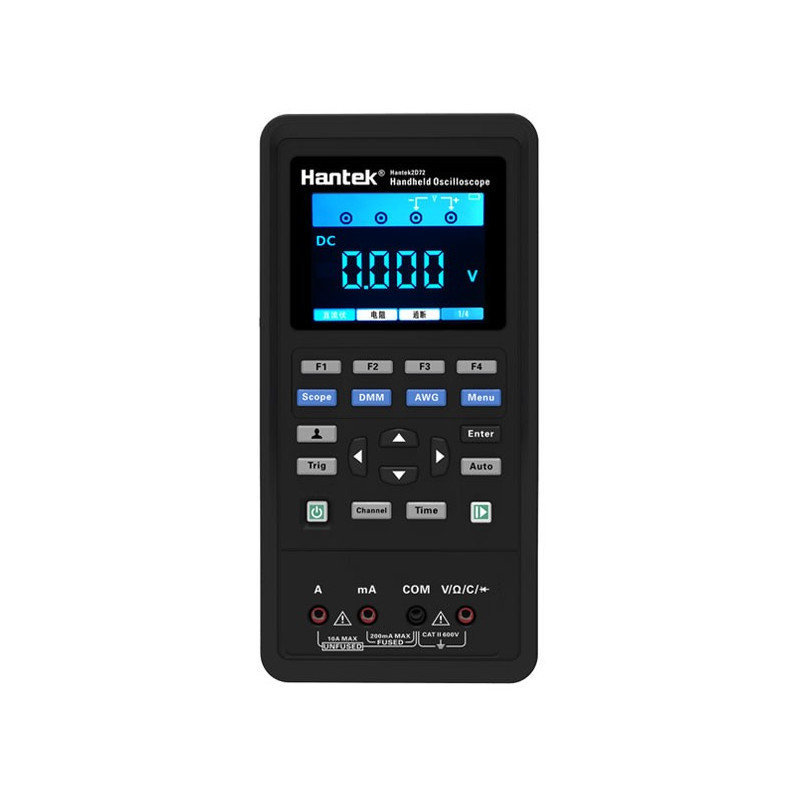

MULTIMETRO
• Multimetro (DMM):
- Massima indicazione display: 4000
- Tensione continua: 400 mV / 4 V / 40 V / 400 V / 600 V
- Tensione alternata: 4 V / 40 V / 400 V / 600 V
- Corrente continua: 40 mA / 200 mA / 4 A / 10 A
- Corrente alternata: 40 mA / 400 mA / 4 A / 10 A
- Resistenza: 400 / 4 k / 60 k / 400 k / 4 Mega / 40 Mega
- Capacità: 40 nF / 400 nF / 4 µF / 40 µF / 100 µF
Caratteristiche generali
- Massima visualizzazione display: 4000
- Auto range
- Test diodi
- Buzzer di continuità
- Display: TFT da 2,8 pollici 64.000 colori, Risoluzione: 320x240 pixel, Contrasto: regolabile
- Indicazione batterie scariche
- Interfaccia USB
- Impedenza di ingresso: 10 MΩ

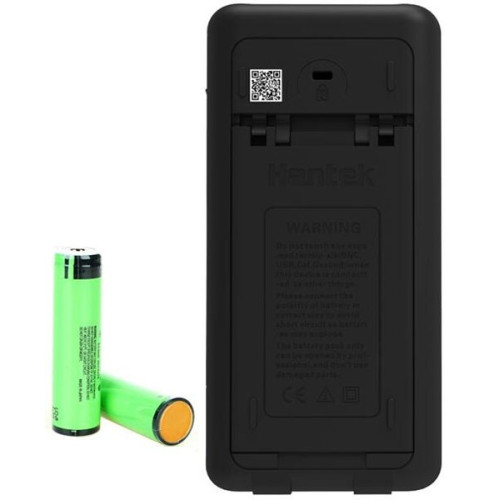

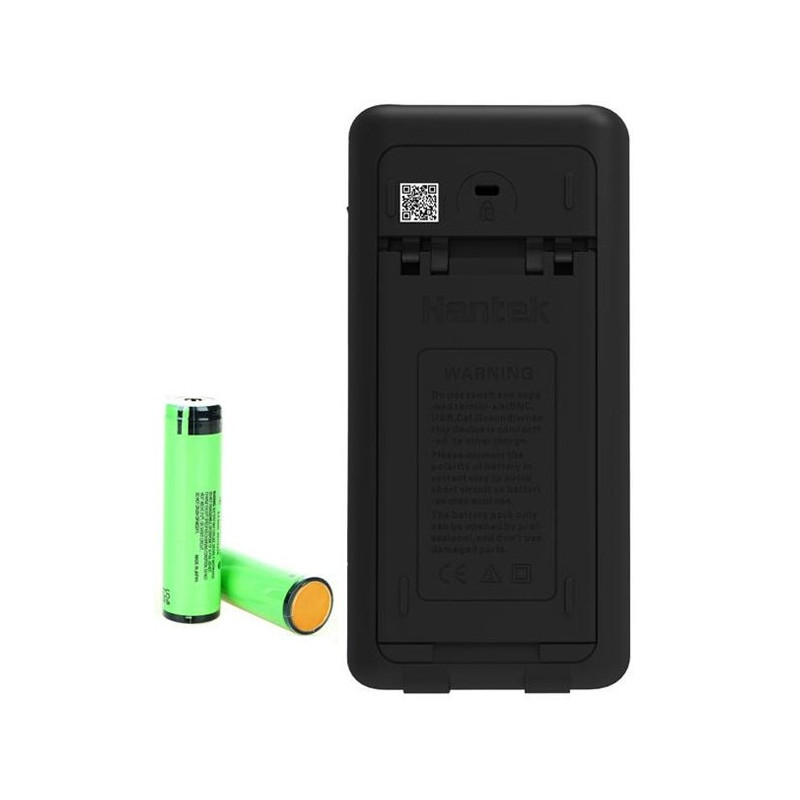

- Alimentazione: 2 Batterie ricaricabili al litio (18650 da 2600 mA – incluse) / adattatore di rete 230 VAC – 5 VDC – 2 A
- Controllo intelligente della carica delle batterie (dopo ogni ricarica di 2 ore, il dispositivo può essere utilizzato continuamente per un'intera giornata o in standby per più di due mesi), funzione di auto-calibrazione.
- Consumo: <2,5 watt
- Protezione: fusibile 3A
- Temperatura di lavoro: da 0°C a +50°C
- Dimensioni: 199 x 98 x 40 mm
- Peso: 624 gr

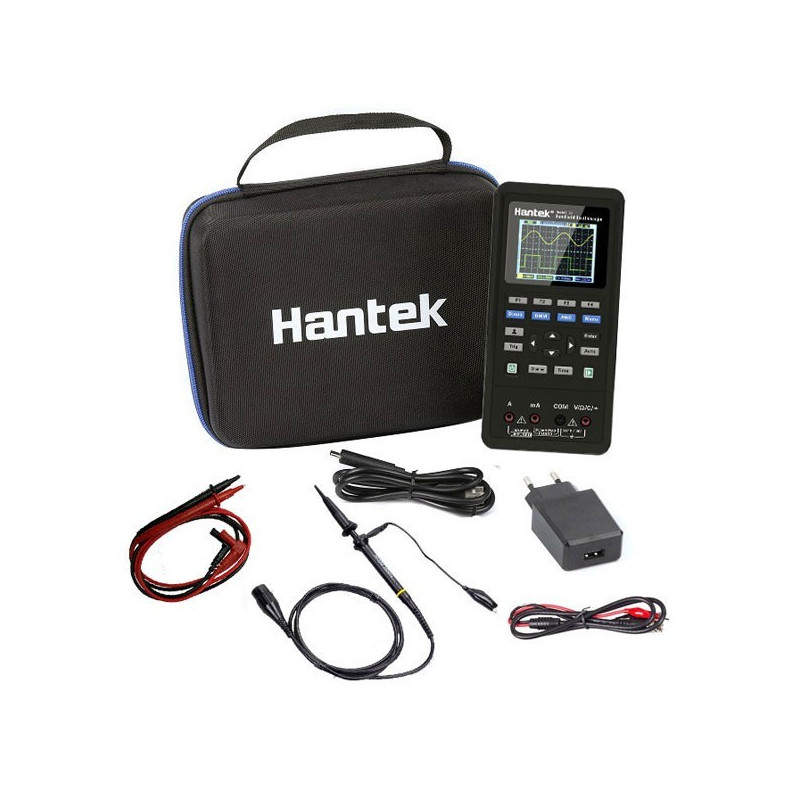

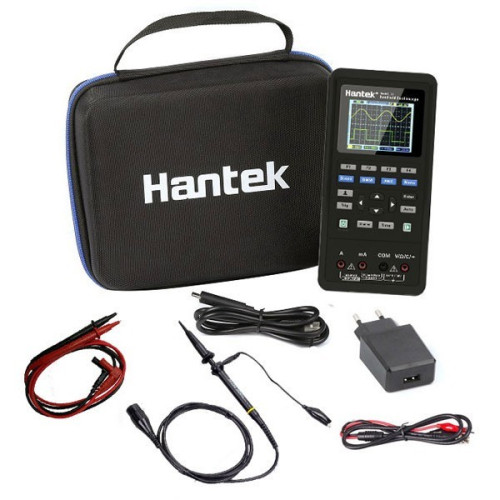

Accessori a corredo:
- Adattatore di rete 230 VAC – 5 VDC – 2 A
- Puntali di test
- Sonda a Clip

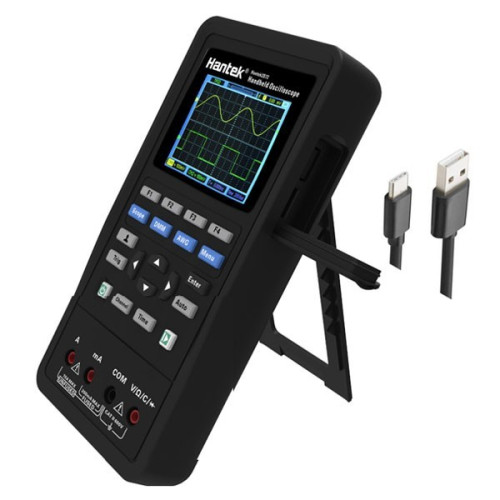

- Cavo USB-USB type C
- Sonda BNC
- Custodia
- Manuale in inglese
Disponibile
