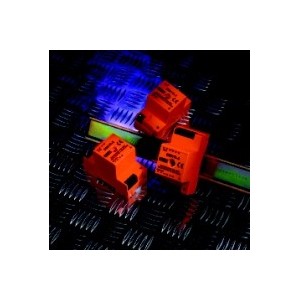

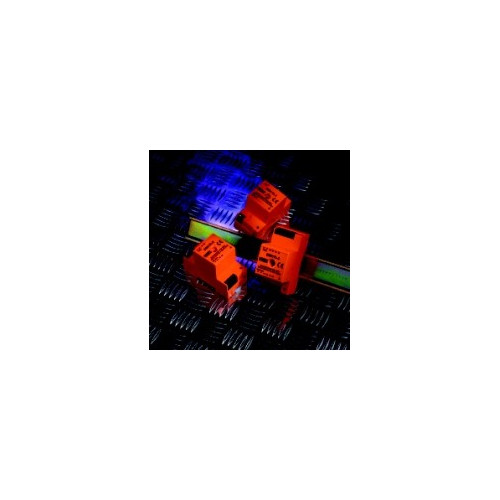

Protezione per Tre Linee Telefoniche da guida DIN Saiet DRP-TI3

Codice: S2-DRP-TI3

Disponibile

Spedizioni gratuite per ordini superiori a 90 euro

Dettagli della Protezione per Tre Linee Telefoniche

Protezione per tre linee telefoniche contro le sovratensioni trasversali e longitudinali.
Garantisce un livello di protezione di 10 kA riferito all'impulso normalizzato 8/20 µs.
Realizzata in contenitore modulare, di dimensione 2,5 moduli, per montaggio su guida DIN di tipo Omega (EN 50022) e di tipo G (EN 50035); a corredo è fornito un kit di accessori per il corretto montaggio su entrambi i tipi di guida.
Il contenitore in ABS offre un grado di protezione IP20 e una classe di autoestinguenza UL94 VO. Il collegamento alla linea e all'impianto avviene mediante morsetti a vite con sezioni di conduttore fino a 2,5 mm².
CARATTERISTICHE ELETTRICHE
Tipo di protezione: Integrale
Tensione massima di lavoro 200 V
Corrente massima di lavoro 0,45 A
-PROTEZIONE LUNGITUDINALE
Tensione statica d'intervento 300 V
Tensione dinamica d'intervento < 300 V
Corrente nominale di scarica 10 kA con impulso 8/20µs
Tempo di intervento < 5 ns
-PROTEZIONE TRASVERSALE
Tensione statica d'intervento 300 V con rampa 100 V/s
Tensione dinamica d'intervento < 400 V con rampa 1 kV/µs
Tempo d'intervento < 25 ns.
-ELEMENTI CARATTERISTICI
Attenuazione di inserzione in banda fonica < 0,25 dB a 600 W Resistenza d'isolamento > 100 MW a 100 Vdc
Attenuazioni in banda 0,5 ÷ 10MHz > 45 dB (trasv.) > 60 dB (long.) Grado di protezione IP20 *Sezione max dei conduttori 2,5 mm²
Grado di protezione IP20.
