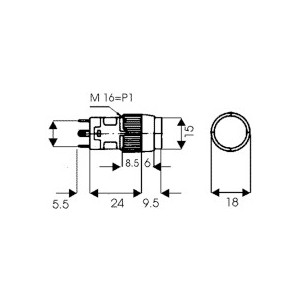

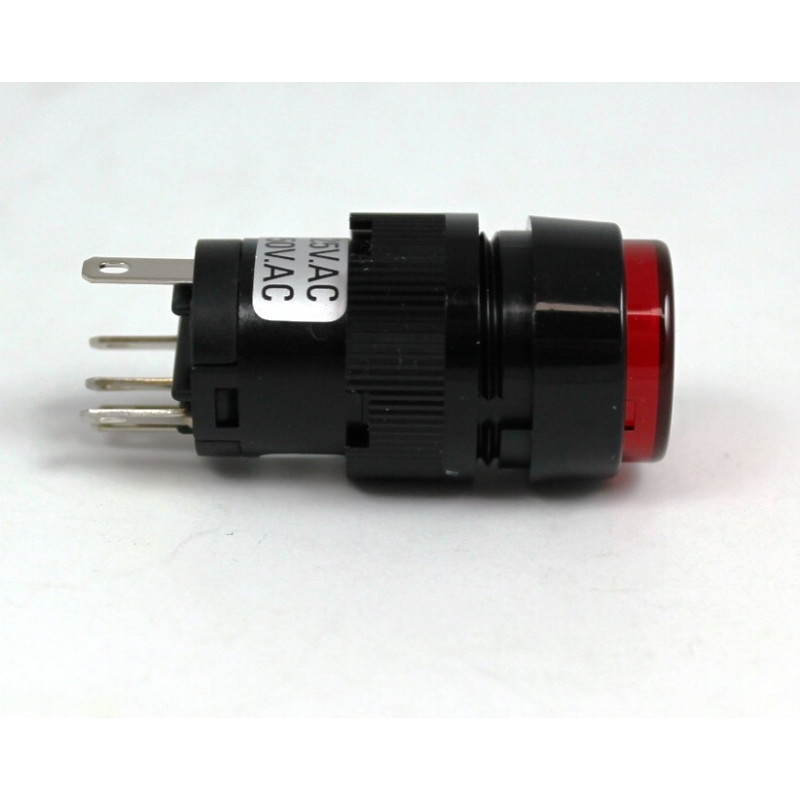

Deviatore Unipolare Bistabile Rotondo Luminoso Rosso

Calotta tonda, leggermente concava, per pulsanti.
Colore: Rosso
Diametro: 16 mm
Possibilità di interporre etichette o scrivere simboli tra lo schermo frontale colorato e il supporto bianco sottostante.
Materiale:resina acrilica.

Pulsante unipolare momentaneo rotondo
Corpo: termoplastica resistente alle alte temperature
Contatti: argento
1 contatto NA e 1 contatto NC
Terminali: a saldare
Portata: 5A - 250Vca / 6A - 24Vcc
Temperatura di lavoro: -25°C ÷ +55°C
Foratura pannello: Ø 16 mm
Spessore massimo del pannello: 8 mm
La calotta colorata e la lampadina devono essere ordinate separatamente

Calotta quadrata, leggermente concava, per pulsanti
Colore: Verde
Dimensioni: 15 x 15 mm
Possibilità di interporre etichette o scrivere simboli tra lo schermo frontale colorato e il supporto bianco sottostante.
Materiale: resina acrilica

Pulsante bipolare momentaneo quadrato
Corpo: termoplastica resistente alle alte temperature
Contatti: argento
Terminali: a saldare
2 contatti NC e 2 Contatti NA
Portata: 5A - 250Vca / 6A - 24Vcc
Temperatura di lavoro: -25°C ÷ +55°C
Foratura pannello: Ø 16 mm
Spessore massimo del pannello: 8 mm
La calotta colorata e la lampadina devono essere ordinate separatamente

Marca: MIYAMA
Portata: 3A - 125 Vca
Terminali: argentati a saldare
Tasto: rettangolare, illuminabile, colore verde
Corpo: resina autoestinguente
Foro di fissaggio: Ø 16 mm
Lampadina: a filamento tipo T-1/Bi (non a corredo)

Calotta rettengolare, leggermente concava, per pulsanti
Colore: Rosso
Dimensioni: 21,5 x 15 mm
Possibilità di interporre etichette o scrivere simboli tra lo schermo frontale colorato e il supporto bianco sottostante.
Materiale: resina acrilica

Calotta rettangolare per pulsanti
Colore: Verde
Dimensioni: 21,5 x 15 mm
Possibilità di interporre etichette o scrivere simboli tra lo schermo frontale colorato e il supporto bianco sottostante
Materiale: resina acrilica

Calotta quadrata, leggermente concava, per pulsanti
Colore: Rosso
Dimensioni: 15 x 15 mm
Possibilità di interporre etichette o scrivere simboli tra lo schermo frontale colorato e il supporto bianco sottostante.
Materiale: resina acrilica

Interruttore luminoso
Portata: 3 A - 125 V
Dotato di LED: 2,1V 10 mA
Corpo: materiale fenolico
Colore tasto: verde
Terminali: a saldare in ottone
Temperatura di lavoro: -55°C ÷ +85°C
2 terminali: on/off
2 terminali: led 2,1 V

Pulsante luminoso di forma circolare.
Colore lente: Rosso
Diametro della cornice esterna: 29mm
Diametro della lente rossa: 24mm
Altezza sporgente dal pannello: 13mm
Diametro foro-pannello: 22,5mm
Ingombro totale retro pannello: 63mm
Portalampada: per lampada BA9s (non fornita)
NB.: Il pulsante deve essre completato con l'elemento di commutazione appropriato
