Cavo Coax RG213/U M17

Dettagli del Cavo Coax RG213/U

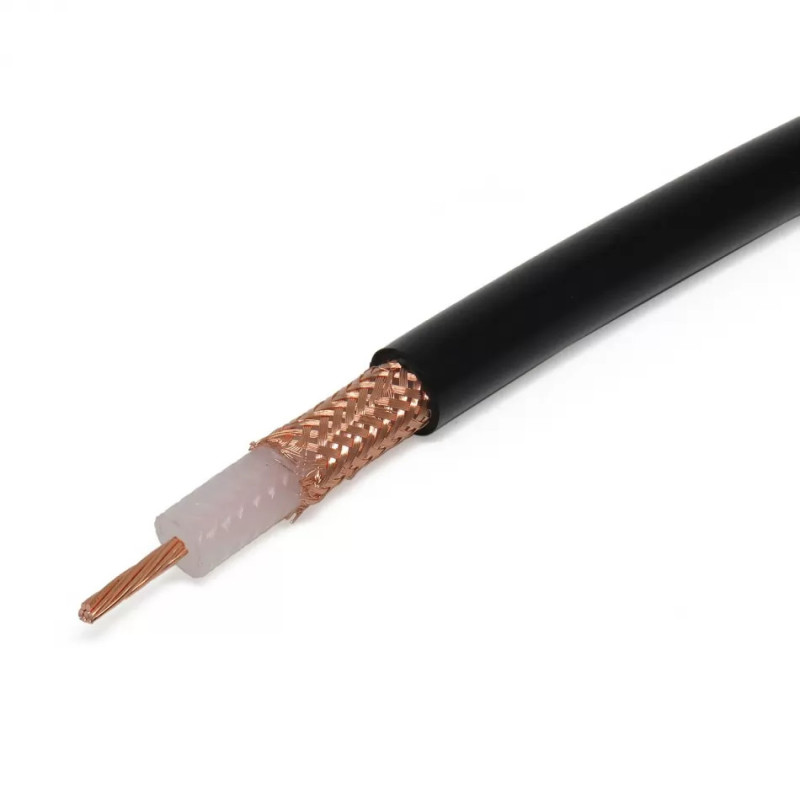

RG213/U QAXIAL – Cavo coassiale 50 Ohm a basse perdite (MIL-C-17)
Il cavo coassiale RG213/U QAXIAL è un cavo 50 Ohm in polietilene (PE) pensato per applicazioni RF dove servono basse perdite e una struttura più robusta rispetto ai cavi di Diametro inferiore. È indicato per collegamenti RF e tratte di maggiore lunghezza.
Caratteristiche tecniche principali
Impedenza caratteristica: 50 Ohm (±3).
Dielettrico: PE (polietilene).
Schermatura: treccia in rame nudo (BC) con 93% di copertura.
Frequenza operativa: da DC fino a 1 GHz.
Efficacia di schermatura: > 50 dB.
Capacità: 100 pF/m; velocità di propagazione: 66%.
Raggio minimo di curvatura: 50 mm (singola piega), 100 mm (pieghe multiple).
Temperatura operativa: -30 / +70 °C.
Costruzione
Conduttore centrale: rame nudo (BC) cordato 7 x 0,75 mm.
Isolamento: PE Ø 7,25 mm.
Schermatura: rame nudo (BC) Ø 7,97 mm (treccia 96%).
Guaina esterna: PVC nero Ø 10,30 mm.
Applicazioni tipiche
Collegamenti RF e cavi per antenna in installazioni fisse.
Telecomunicazioni e apparati RF dove è richiesta una minore attenuazione su tratte più lunghe.
Strumentazione di misura e collegamenti in laboratorio.
Cablaggi in contesti tecnici dove servono robustezza meccanica e schermatura elevata.
RoHS: Si
REACH: Non contiene SVHC
