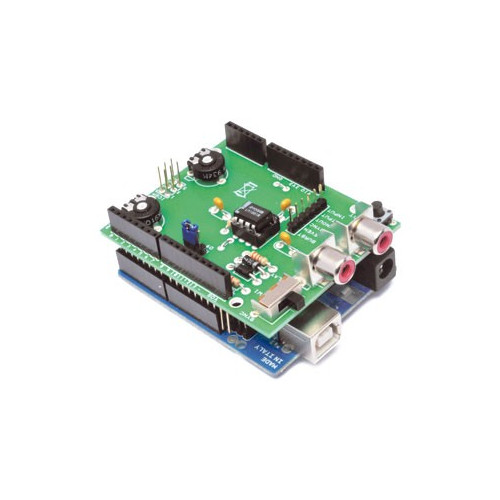

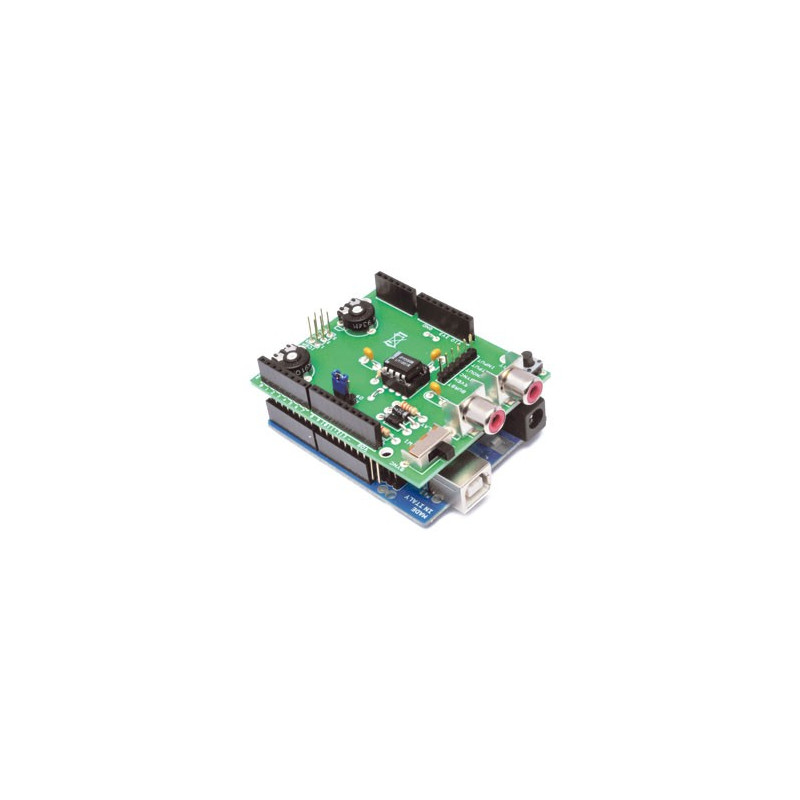

Overlay Video Shield per Arduino - in kit

Codice: TT-FT1000K

Disponibile

Spedizioni gratuite per ordini superiori a 90 euro

Dettagli dello Shield per Arduino con LM1881

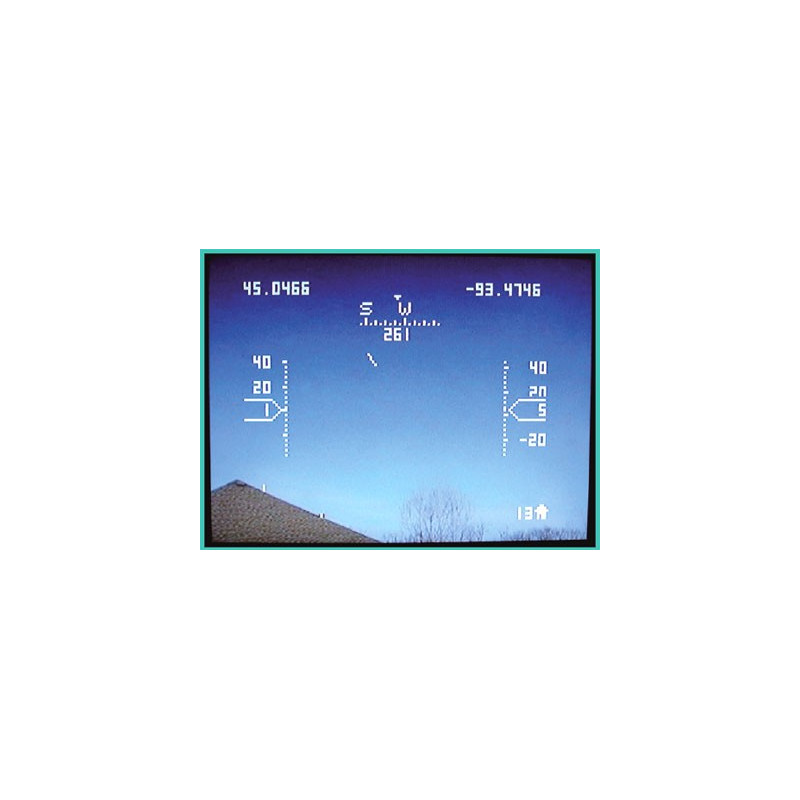

Shield per Arduino basata sull'integrato LM1881 (della National Semiconductors) che permette di sovrapporre del testo al segnale videocomposito (PAL e NTSC). L’integrato LM1881 permette di estrarre le informazioni di sincronismo presenti nei segnali video compositi PAL e NTSC con polarità video positiva; all’aumentare del livello di voltaggio del segnale video in ingresso aumenta la luminosità dell’immagine. Per l’utilizzo della shield con Arduino è disponibile la libreria TVOut che semplifica di molto la stesura del codice. Arduino gestisce il segnale di sincronismo verticale in uscita, il segnale video in ingresso e in uscita, il segnale di sincronismo video composito in uscita. All’ingresso analogico A2 è collegato un trimmer che permette di calibrare il livello di luminosità da utilizzare come soglia discriminante durante la cattura dei frame video. Il jumper SYNC (SYNCSELECT) permette di scegliere l’origine dell’impulso di sincronizzazione del segnale video. Normalmente viene utilizzato l’impulso presente nel segnale video in ingresso. È però possibile utilizzare il circuito anche senza un segnale video in ingresso generando da software l’impulso di sincronismo sul piedino 9 di Arduino. Il deviatore SW1 (OUTPUT SELECT) permette di impostare il comportamento della shield rispetto alle diverse possibilità di sovrapporre il testo al segnale video. Le diverse possibilità sono: presentazione in uscita del testo sovrapposto alle immagini, presentazione in uscita delle sole immagini, presentazione in uscita del solo testo. Chiaramente le possibilità descritte devono essere compatibili e coerenti con la configurazione generale del sistema; non è possibile, per esempio, selezionare la modalità solo immagini in uscita se in ingresso non è presente una sorgente video. Infine, come nello standard degli shield per Arduino, tutti i segnali sono replicati sui connettori per utilizzi personalizzati. Nella shield sono replicati separatamente anche i segnali presenti sui pin dell’integrato LM1881. Dimensioni: 64x55 mm.
