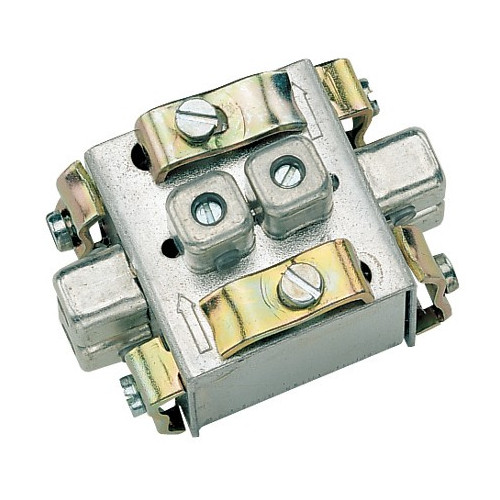

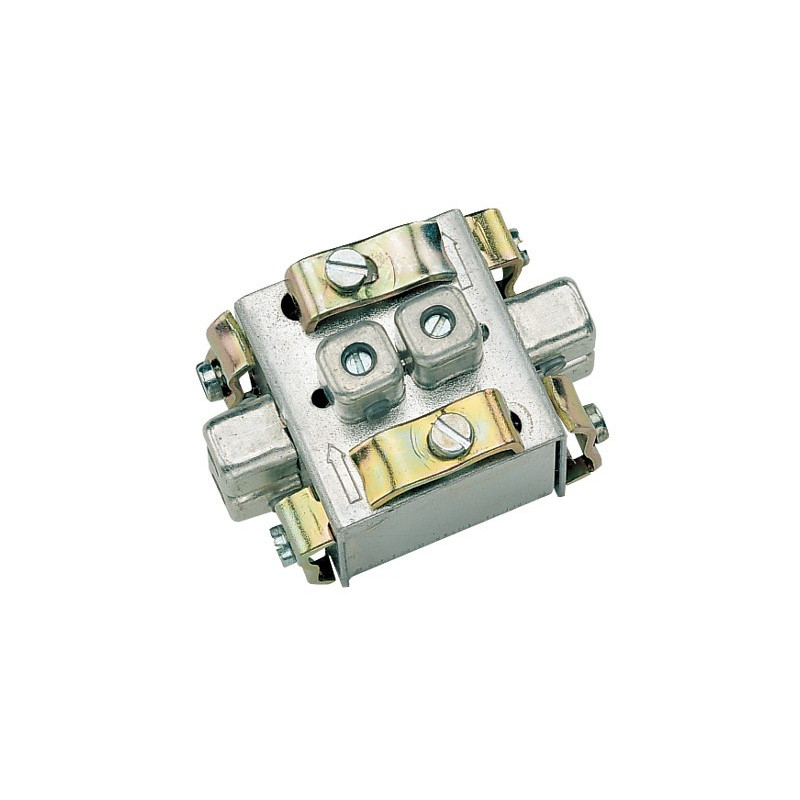

Cassetta di Derivazione 4 uscite Fracarro CAD14

Partitore con contenitore in metallo completamente schermato con morsetti a vite.
Numero di uscite: 3
Attenuazione tra ingresso e uscita: 6 dB
Attenuazione tra le uscite: 15 dB

Derivatore a 1 uscita
Banda passante:5-2400MHz
Attenuazione linea di passaggio: 1,5÷2,0 dB
Attenuazione linee derivate: 10dB
Passaggio DC sulla linea principale.
Isolamento tra uscite:>20dB

Derivatore a 4 uscite
Banda passante:5-2400MHz
Attenuazione linea di passaggio: 3,2÷4,5 dB
Attenuazione linee derivate: 12dB
Passaggio DC sulla linea principale.
Isolamento tra uscite:>20dB
Perdite di ritorno:>10dB
Passaggio DC:500mA

Derivatore a 4 uscite
Banda passante:5-2400MHz
Attenuazione linea di passaggio: 3,5÷5,4 dB
Attenuazione linee derivate: 28 ÷ 35 dB
Passaggio DC sulla linea principale.
Isolamento tra uscite:>20dB

Derivatore direzionale
Una uscita passante e 1 uscita derivata
Attenuazione di passaggio: 0,7 dB
Attenuazione linea derivata: 12 ÷ 17 dB
Altissima separazione tra uscite.
Contenitore in metallo con morsetti a vite.

Banda passante: 5 ÷ 2400MHz
Isolamento tra uscite: >20 dB
Numero uscite: 2
Perdite di passaggio: 4dB a 860MHz; 5,5dB a 2300MHz
Passaggio DC su tutte le uscite

Partitore in contenitore plastico da interno con morsetti a vite.
Numero di uscite: 2
Perdita di derivazione: 4 dB
Perdita di inserzione: 18 dB

Derivatore a 2 uscite
Banda passante:5-2400MHz
Attenuazione linea di passaggio: 2,2÷3,5 dB
Attenuazione linee derivate: 12dB
Passaggio DC sulla linea principale.
Isolamento tra uscite:>20dB
Perdite di ritorno:>10dB
Passaggio DC:500mA

Derivatore a 2 uscite
Banda passante:5-2400MHz
Attenuazione linea di passaggio: 2,5÷3,5 dB
Attenuazione linee derivate: 10dB
Passaggio DC sulla linea principale.
Isolamento tra uscite:>20dB

Partitore induttivo 4 uscite
Banda passante: 5 ÷ 2400 MHz
Perdita di inserzione: 7,5 ÷ 12 dB
Separazione tra le uscite: 25 dB
