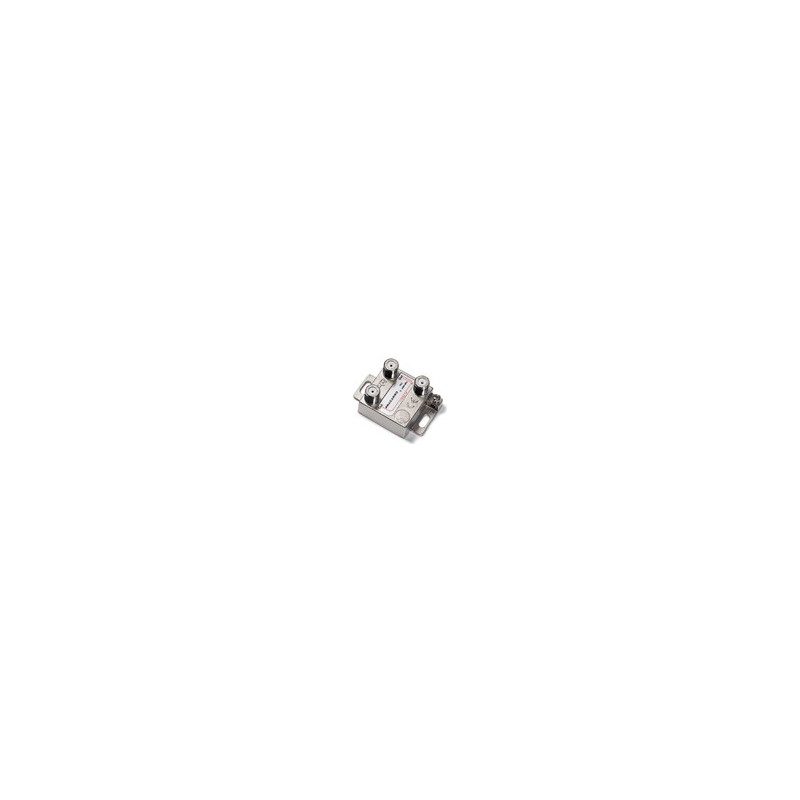

Derivatore TV-SAT con Una Uscita Fracarro DE1-10

Derivatore direzionale
Una uscita passante e 1 uscita derivata
Attenuazione di passaggio: 0,7 dB
Attenuazione linea derivata: 12 ÷ 17 dB
Altissima separazione tra uscite.
Contenitore in metallo con morsetti a vite.

Derivatore a 4 uscite
Banda passante:5-2400MHz
Attenuazione linea di passaggio: 3,2÷4,5 dB
Attenuazione linee derivate: 12dB
Passaggio DC sulla linea principale.
Isolamento tra uscite:>20dB
Perdite di ritorno:>10dB
Passaggio DC:500mA

Derivatore a 4 uscite
Banda passante:5-2400MHz
Attenuazione linea di passaggio: 3,5÷5,4 dB
Attenuazione linee derivate: 28 ÷ 35 dB
Passaggio DC sulla linea principale.
Isolamento tra uscite:>20dB

Partitore induttivo 2 uscite
Banda passante: 5 ÷ 2400 MHz
Perdita di inserzione: 4 ÷ 6 dB
Separazione tra le uscite: 20 dB

Banda passante: 5 ÷ 2400MHz
Isolamento tra uscite: >20 dB
Numero uscite: 6
Perdite di passaggio: 11dB a 860MHz; 14,5dB a 2300MHz
Passaggio DC su tutte le uscite

Partitore classe A
Banda passante: 5 - 2400 MHz
Uscite: 2
Perdite di passaggio: 4dB a 860MHz, 5,5dB a 2300MHz
Isolamento tra le uscite: superiore a 20 dB
Perdite di ritorno: 10 dB
Passaggio DC: 0,8 mA

Partitore con contenitore in metallo completamente schermato con morsetti a vite.
Numero di uscite: 3
Attenuazione tra ingresso e uscita: 6 dB
Attenuazione tra le uscite: 15 dB

Derivatore direzionale
Una uscita passante e 4 uscite derivate
Attenuazione di passaggio: 1,9 dB
Attenuazione linea derivata: 15 ÷ 17 dB
Altissima separazione tra uscite.
Contenitore in metallo con morsetti a vite.

Banda passante: 5 ÷ 2400MHz
Isolamento tra uscite: >20 dB
Numero uscite: 3
Perdite di passaggio: 7dB a 860MHz; 9,5dB a 2300MHz
Passaggio DC su tutte le uscite

Derivatore direzionale
Una uscita passante e 3 uscite derivate
Attenuazione di passaggio: 2 dB
Attenuazione linea derivata: 15 ÷ 17 dB
Altissima separazione tra uscite.
Contenitore in metallo con morsetti a vite.
